LW9-72.5/T3150-31.5瓷柱式斷路器

（配彈簧操動機構）

一、產品介紹

LW9-72.5/T3150-31.5瓷柱式斷路器產品以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重?fù)舸?，開斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

72.5kV瓷柱式斷路器產品低溫性能優越，可適用于低溫-40℃。彈簧操作機構結構簡單，可靠性高，維護工作量特小，檢修工作大大減少，該斷路器近于免維護型斷路器。

二、主要參數表

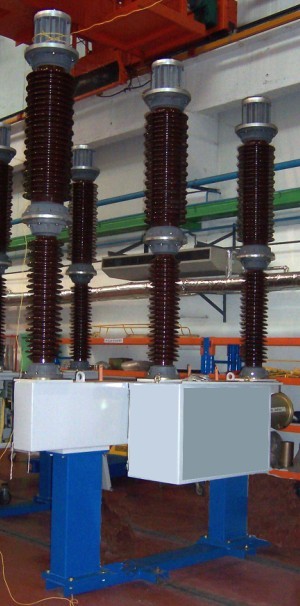

三、產品照片
