LW25-170/T3150-40瓷柱式斷路器
(配彈簧操動機構)
一、產品介紹
LW25-170/T3150-40瓷柱式斷路器產品以SF6作為滅弧介質,采用自能滅弧結構,配以合理的噴口形狀和合理的電場設計,噴口上游區結構獨特,有效利用了觸頭堵塞效應,可開斷40kA短路電流,并且具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重?fù)舸_(kāi)斷感性電流時不會產生過高的過電壓。觸頭全部為自力型,觸頭材料采用導電率高、彈性好的合金材料,觸頭之間的接觸壓力來自材料的彈性形變,這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸,既保證了產品運行的可靠性,又簡化了產品結構。
該電壓等級產品既有三相機械聯動操作斷路器,又有分相操作斷路器,主要用于海外市場。
二、主要技術參數
序號 |
項目 |
LW25-170I |
LW25-170Ⅲ |
1 |
額定電壓kV |
170 |
170 |
2 |
額定電流A |
4000 |
4000 |
3 |
額定短路開斷電流kA |
40 |
40 |
4 |
額定短時耐受電流kA |
40 |
40 |
5 |
額定峰值耐受電流kA |
100 |
100 |

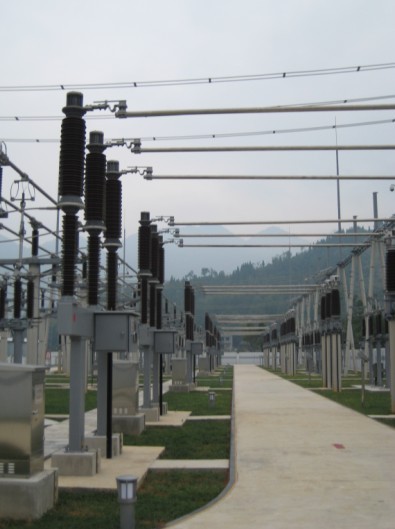

三、產品照片
